Cablaje industriale rezistente la gaz și ulei: un ghid practic de selecție

Lucrările cu petrol și gaze rareori oferă cablurilor o viață ușoară. Un cablu pereche poate părea simplu, dar într-o rafinărie, pe o podea de foraj sau în jurul unui terminal de combustibil trebuie să supraviețuiască contactului hidrocarburilor, ciclurilor de căldură, vibrațiilor, spălării și, uneori, mișcării continue. Cablajul industrial rezistent la gaz și ulei este răspunsul practic atunci când cablul obișnuit cu perechi răsucite s-ar înmuia, s-ar umfla, s-ar crăpa sau s-ar pierde din calitatea semnalului prea devreme. Întrebarea utilă nu este pur și simplu „este rezistent la ulei?” dar „ce ulei, la ce temperatură, pentru cât timp și în ce condiții mecanice?”

Ce cabluri industriale rezistente la gaz și ulei sunt de fapt

Cablajul pereche folosește doi conductori izolați răsuciți împreună pentru a transporta un semnal. În locurile industriale, acel semnal poate fi RS-485, instrumente, date de control, Ethernet sau o conexiune de senzor de nivel scăzut. Construcția pereche ajută la respingerea zgomotului în modul comun, dar nu face ca cablul să fie potrivit pentru servicii de petrol și gaze. Rezistența provine din întreaga construcție: șurub conductor, material izolator, materiale de umplutură, benzi, scuturi, manta interioară și manta exterioară.

Un cablu vândut pentru aceste medii ar trebui tratat mai degrabă ca un ansamblu proiectat decât ca o marfă. Jacheta trebuie să reziste fluidelor specifice pe care le va întâlni. Izolația trebuie să-și păstreze proprietățile electrice. Scutul trebuie să rămână eficient după îndoire și terminare. Și cablul trebuie să se potrivească cu metoda de instalare, indiferent dacă este fixat într-o tavă, tras prin conductă sau îndoit într-o mașină în mișcare.

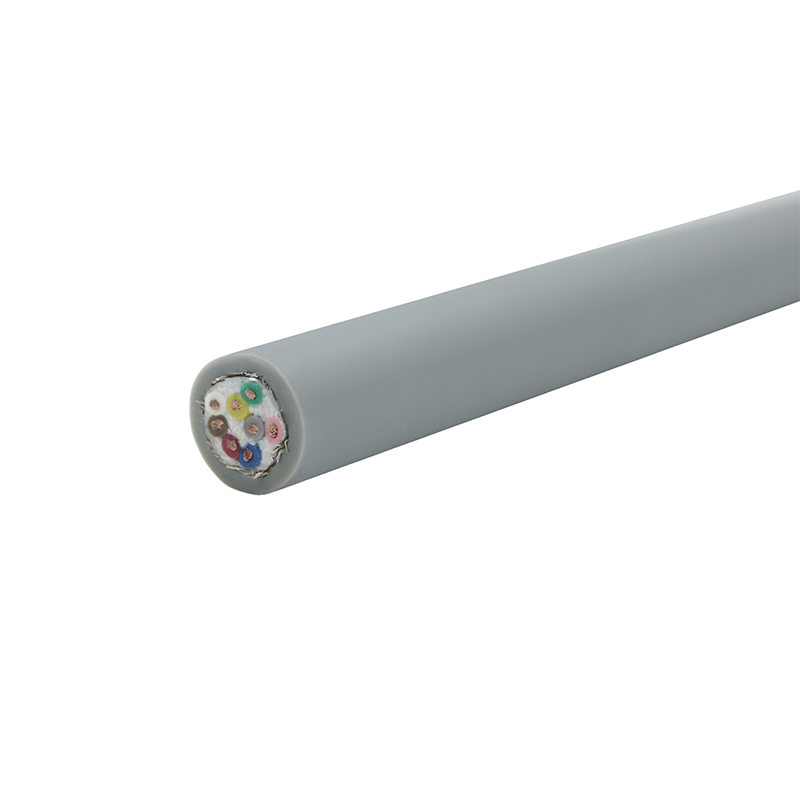

Cablu de date cu perechi răsucite ecranat flexibil LIYCY-TP Cablu cu perechi răsucite ecranat de calitate industrială destinat legăturilor de semnal de precizie; relevante atunci când revizuiți ansamblurile cu manta pentru medii solicitante. Vizualizare produs →

De ce mediile de petrol și gaze pedepsesc cablurile obișnuite cu pereche

Hidrocarburile nu sunt toate la fel. Motorina, uleiul hidraulic, uleiul lubrifiant, țițeiul, glicolul, metanolul, fluidele de foraj și substanțele chimice de curățare pot ataca polimerii în moduri diferite. Unele cauzează umflarea volumului. Unii extrag plastifianți și lasă o jachetă tare și fragilă. Altele înmoaie suprafața, reduc rezistența la abraziune sau modifică dimensiunile suficient pentru a afecta conectorii și glandele. O jachetă care supraviețuiește unui test de stropire poate eșua după imersarea pe termen lung sau expunerea repetată la temperatură ridicată.

Căldura face atacul chimic mai rapid. Frigul face unele materiale rigide și mai ușor de spart. Expunerea la UV îmbătrânește jachetele de exterior. Apa sărată și umiditatea conduc la coroziune la scuturi, scurgeri și terminații. Solicitarea mecanică adaugă un alt strat: vibrații, spălare sub presiune, abraziune pe suport de cabluri, raze de curbură strânse și îndoire continuă. În zonele periculoase, cablul trebuie să se potrivească, de asemenea, cu designul de instalare, inclusiv presetupe, bariere și aranjamente de etanșare. Un cablu nu este „rezistent la explozie” în sine; este o parte a unui sistem conform.

Jacheta și materiale izolatoare care fac diferența

Poliuretanul sau PUR este adesea o alegere puternică pentru cablurile industriale flexibile, expuse la ulei, abraziune și mișcări repetate. Oferă o rezistență bună la ulei și un comportament mecanic dur, motiv pentru care apare în aplicații cu lanțuri portabile, robotică și spălare. Nu este universal: expunerea la apă caldă și la abur necesită verificare, iar unele formulări se comportă diferit față de altele. De exemplu, un cablu Ethernet cu pereche răsucită, acoperit cu înveliș PUR, poate fi potrivit pentru zonele de automatizare uleioase în care contează atât integritatea semnalului, cât și duritatea mantalei.

TPU-CAT6-STP Cablu ecranat categoria 6 cu înveliș PUR Cablu cu perechi răsucite ecranat Categoria 6 cu manta PUR pentru conexiuni Gigabit în setari industriale și în aer liber cu uzură ridicată; relevante atunci când duritatea jachetei contează. Vizualizare produs →

Cauciucul nitrilic, policloroprenul și alți compuși de cauciuc sunt obișnuiți acolo unde sunt necesare rezistența la ulei, rezistența la căldură și durabilitatea în aer liber. Ele tind să fie mai grele și mai puțin flexibile decât PUR, așa că se potrivesc mai bine rutelor fixe sau flexibile ocazionale decât utilizarea lanțurilor de transport cu ciclu înalt. Polietilena rezistă bine la umezeală și la multe substanțe chimice, dar este mai rigidă și mai puțin îngăduitoare în mișcare. PVC-ul este economic și ignifug, dar rezistența la ulei variază foarte mult în funcție de formulă, așa că doar „jacket PVC” vă spune foarte puțin. FEP și PTFE apar acolo unde rezistența chimică sau temperatura ridicată justifică costul.

Alegerea izolației contează la fel de mult. PE, PP, FEP și XLPE pot servi fiecare nevoi electrice și termice diferite. Pentru cablarea perechilor, capacitatea, impedanța și dezechilibrul perechilor afectează calitatea semnalului. O jachetă groasă rezistentă la ulei nu poate compensa geometria slabă a perechii.

Ecranarea, împerecherea și integritatea semnalului

Site-urile de petrol și gaze sunt zgomotoase din punct de vedere electric. Motoarele, unitățile, echipamentele de sudură, radiourile și distribuția de energie pot cupla zgomotul în perechi de semnale. Ecranele din folie oferă o acoperire ridicată și sunt bune pentru construcții compacte. Scuturile împletite rezistă mai bine la îndoire și deteriorări mecanice. Multe cabluri industriale perechi combină ambele. Ecranarea perechilor individuale poate reduce diafonia, în timp ce un scut global gestionează interferențele externe.

Scutul funcționează numai dacă este terminat corect. Un fir de scurgere lăsat plutitor, un scut împământat în punctul greșit sau un conector cu o legătură slabă la 360 de grade pot transforma un cablu bun într-o sursă de defecțiuni intermitente. În zonele periculoase, terminațiile de ecranare și de scurgere trebuie să se potrivească, de asemenea, cu proiectarea de împământare și izolație. Nu presupuneți că mai multă ecranare este întotdeauna mai bună; alegeți scutul pentru a se potrivi cu problema de zgomot, tipul de pereche și spațiul disponibil.

O listă practică de selecție

Selecția ar trebui să înceapă cu expunerea, nu cu titlul catalogului. Tabelul de mai jos este o modalitate compactă de a compara ceea ce pretinde un furnizor cu ceea ce are nevoie de fapt aplicația.

Detalii de instalare și întreținere care decid durata de viață

Chiar și un cablu bun poate eșua la instalare. Respectați raza de curbură. Evitați legăturile de cablu strânse care zdrobesc geometria perechii. Sprijină curse verticale lungi. Mențineți perechile de semnale separate de cablurile de alimentare acolo unde este practic și urmați designul de ecranare și împământare. În zonele de spălare, verificați dacă glandele și terminațiile sunt compatibile cu materialul mantalei și nu creează concentrații de stres.

Dacă traseul se mișcă, utilizați un cablu proiectat și testat pentru acea mișcare. De exemplu, un cablu de lanț cu perechi răsucite, ecranat cu flexibilitate ridicată, este construit pentru îndoiri repetate, mai degrabă decât pentru ajustari ocazionale. Pentru rulajele cu tăvi fixe, o jachetă mai rezistentă din cauciuc sau PUR poate fi totuși alegerea potrivită, dar durata de viață flexibilă nu trebuie să fie factorul limitativ. În timpul întreținerii, verificați pentru umflarea mantalei, fisuri, aplatizare, coroziune a scutului și terminații slăbite. Înlocuiți cablul care și-a schimbat forma sau duritatea după expunerea la substanțe chimice; și-a pierdut deja o parte din marja de siguranță.

Cablu pentru lanț de tragere cu perechi răsucite ecranat TRVVSP High-Flex Cablu cu perechi răsucite ecranat pentru transmisie de semnal de mare viteză și putere pe rute în mișcare; inspectați atunci când îndoirea repetată face parte din instalație. Vizualizare produs →

Verificări de calitate și documentație de solicitat

Cereți mai mult decât un nume material. Dovezile utile includ condițiile testului de imersie în ulei, rezultatele de tracțiune și alungire înainte și după expunere, umflarea volumului, performanța la îndoire la rece, comportamentul la flăcări, continuitatea ecranului, rezistența conductorului și rezistența la tensiune. Pentru perechile de date, datele de capacitate și impedanță ajută la confirmarea faptului că cablul va accepta semnalul dorit. Pentru aplicațiile în mișcare, condițiile de testare a flexibilității contează mai mult decât o descriere generală de „flexie ridicată”.

Trasabilitatea lotului, marcarea jachetei și o declarație clară a intervalului de temperatură testat sunt, de asemenea, puncte practice de cumpărare. Dacă un furnizor nu poate explica cum a fost testat cablul sau nu poate potrivi mantaua cu lista reală de fluide, continuați să puneți întrebări. Al nostru resurse de laborator și de testare sunt genul de detaliu care merită revizuit înainte ca o specificație să fie blocată.

Potrivirea cablului la aplicație

• Platforme offshore și podele de foraj: apă sărată, ulei, vibrații, UV și metode de instalare în zone periculoase.
• Rafinării și uzine petrochimice: căldură, hidrocarburi, EMI și circuite fixe lungi amestecate cu flexing local.
• Ferme de rezervoare și terminale de combustibil: îmbătrânire în aer liber, contact cu combustibilul, etanșare la vapori și trasee lungi de cabluri.
• Conducte și stații de compresoare: variații mari de temperatură, vibrații și integritatea semnalului de instrumentare.
• Mașini și automatizări în instalațiile uleioase: lichid de răcire, ulei hidraulic, îndoiri repetate și abraziune.

Nu este de așteptat ca aceeași calitate a cablului să rezolve fiecare caz. O pereche de instrumente fixe într-o rafinărie fierbinte și un cablu de pereche mobilă pe o mașină uleioasă pot fi numite ambele „rezistente la ulei”, dar sunt modele diferite. O selecție bună separă aceste sarcini devreme, apoi se potrivește cu jacheta, scutul, construcția perechii și aprobarea traseului.

Adunarea specificațiilor

Cablajul industrial rezistent la gaz și ulei este un element de detaliu cu un efect mare asupra fiabilității. Începeți cu lista fluidelor și temperatura, apoi lucrați cu performanța electrică, ecranarea, mișcarea mecanică, cerințele pentru zonele periculoase și documentația. Acolo unde traseul este fix, acordați prioritate rezistenței chimice și termice. Acolo unde se mișcă, adăugați durată de flexibilitate și rezistență la abraziune aceleiași revizuiri. Această comandă menține specificația sinceră și evită plata pentru o caracteristică jachetă care nu abordează modul de eșec real.

Dacă îngustați un cablu pentru o anumită rafinărie, terminal, skid sau pachet offshore, vorbiți cu echipa noastră cu expunerea fluidului, traseul și detaliile semnalului. O notă de aplicare scurtă și clară economisește de obicei mai mult timp decât o listă lungă de afirmații generice „rezistente la uleiuri”.
