Tipuri de ecranare a cablurilor: folie, împletitură, spirală și altele

Ecranarea cablului este un strat conductiv înfășurat în jurul unui cablu conductoarele interne pentru a bloca interferența electromagnetică (EMI) și interferența de radiofrecvență (RFI). Cele patru tipuri principale de ecranare a cablurilor sunt ecranare cu folie, ecranare împletită, ecranare în spirală (servire) și ecranare combinată. — fiecare potrivit pentru diferite medii, frecvențe și cerințe de flexibilitate. Alegerea tipului greșit poate duce la degradarea semnalului, erori de date sau defecțiuni complete ale sistemului, așa că înțelegerea diferențelor este esențială înainte de a specifica orice cablu pentru aplicații industriale, audio sau de date.

Folie de ecranare

Folia de ecranare constă dintr-un strat subțire de aluminiu sau cupru lipit de o peliculă de poliester. Acesta oferă Acoperire 100%. conductoarelor de sub el, ceea ce o face una dintre cele mai eficiente bariere împotriva EMI de înaltă frecvență (de obicei peste 100 kHz).

Cum funcționează

Folia metalică acționează ca o cușcă Faraday, reflectând și absorbind câmpurile electromagnetice primite. Un fir de scurgere trece de-a lungul interiorului foliei pentru a oferi o cale de împământare continuă, ceea ce este esențial - numai folia fără împământare oferă protecție minimă.

Aplicații tipice

• Cabluri de rețea cu perechi răsucite Cat5e și Cat6 (construcție F/UTP)
• Cabluri audio și instrumente în medii de studio
• Cabluri de date care rulează în apropierea iluminatului fluorescent sau a unităților de frecvență variabilă

Limitări

Scuturile din folie sunt fragile. Îndoirea repetată face ca folia să se crape și să-și piardă continuitatea. Ele sunt în general evaluate pentru numai instalații statice sau cu flexibilitate redusă . Grosimea obișnuită a foliei variază de la 0,025 mm la 0,05 mm - suficient de subțire pentru ca solicitarea mecanică să creeze rapid goluri în acoperire.

Ecran împletit

Un scut împletit este țesut din fire fine de sârmă de cupru goală sau cositorită, într-un model de plasă de blocare în jurul miezului cablului. Spre deosebire de folie, nu oferă o acoperire de 100% - acoperirea tipică a împletiturii variază de la 85% până la 98% — dar excelează în rezistența mecanică și performanța la frecvență joasă.

Eficacitatea ecranării prin frecvență

Scuturile împletite funcționează cel mai bine la frecvențe sub 10 MHz. Peste acest interval, deschiderile din împletitură permit trecerea semnalelor de frecvență mai mare. Pentru zgomotul de joasă frecvență, cum ar fi interferența la linia de alimentare de 50/60 Hz, o împletitură cu acoperire de 90% oferă o atenuare excelentă - depășind adesea 60 dB la aceste frecvențe.

Aplicații tipice

• Cabluri coaxiale (RG-58, RG-6) pentru transmisie RF și video
• Cabluri de comandă industriale supuse unei îndoiri continue
• USB, HDMI și alte cabluri conector high-cycle
• Cablaje militare și aerospațiale unde durabilitatea mecanică este critică

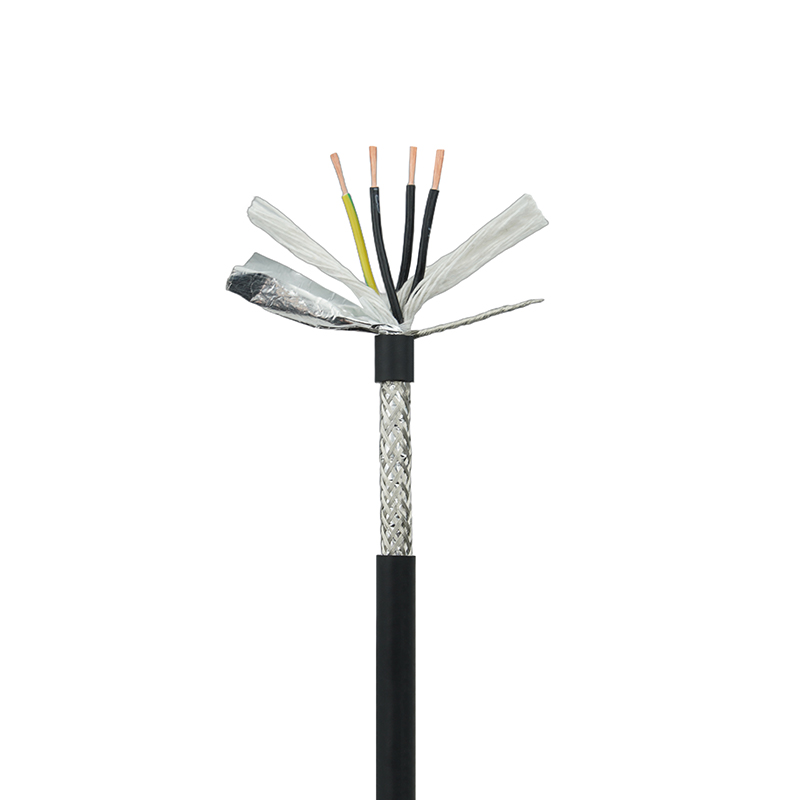

Avantaj cheie: Flex Life

Cablurile împletite în aplicații cu flexibilitate continuă (cum ar fi brațele robotizate sau lanțurile de cabluri) se pot realiza milioane de cicluri flexibile înainte de defecțiune, în comparație cu scuturile din folie care se pot crăpa după câteva sute. Acest lucru face ca împletirea să fie alegerea standard oriunde cablurile se mișcă continuu.

Ecranare în spirală (servire).

Ecranarea în spirală - numită și ecranare de serviciu sau ecranare elicoidă - înfășoară firele de sârmă într-o spirală strânsă în jurul miezului cablului, mai degrabă decât să le țese într-o plasă. Rezultatul este un scut extrem de flexibil, cu rate de acoperire similare cu împletirea ( 95–98% ), dar cu caracteristici mecanice și electrice diferite.

Flexibilitate versus stabilitate

Ecranele spiralate sunt cele mai flexibile dintre toate tipurile de ecrane, ceea ce le face ideale pentru cablurile pentru microfoane portabile, cablurile pentru căști și alte aplicații hand-flex. Cu toate acestea, întinderea cablului face ca spirala să se deschidă, reducând acoperirea și crescând impedanța. Ecranele spiralate nu trebuie folosite niciodată în aplicații în care cablul va fi tras întins .

Aplicații tipice

• Cabluri audio profesionale (cabluri pentru microfon XLR, cabluri pentru instrumente)
• Cabluri pentru dispozitive medicale care necesită bobinare și derulare repetate
• Cabluri pentru scule portabile și cabluri pentru echipamente portabile

Combinație de ecranare

Scuturile combinate stivuiesc două sau mai multe tipuri de ecrane pentru a aborda limitările fiecărei metode individuale. Cea mai comună combinație este împletitură folie , dar există și construcții cu spirală din folie și dublă împletitură.

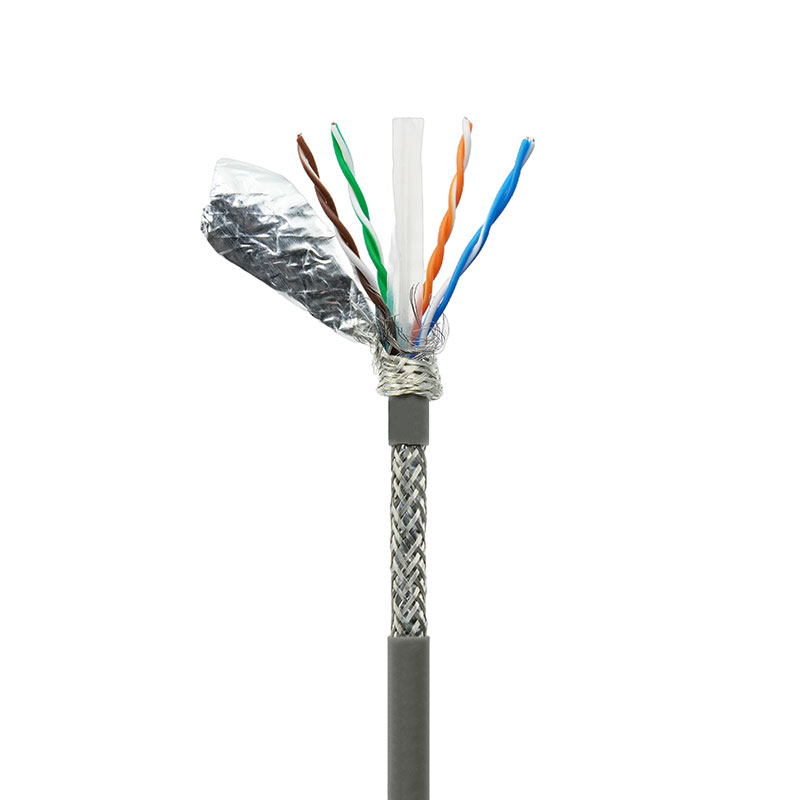

Folie Braid: calul de lucru al industriei

În această construcție, un strat de folie oferă o acoperire de 100% pentru zgomotul de înaltă frecvență, în timp ce o împletitură exterioară oferă integritate structurală și atenuare de joasă frecvență. Această combinație este comună în cablurile de date de înaltă performanță, cum ar fi Cat7 (S/FTP) , unde perechile individuale sunt ecranate cu folie și cablul general are un ecran exterior împletit. Eficacitatea obișnuită de ecranare în această configurație depășește 90 dB pe o gamă largă de frecvențe.

Impletitură dublă

Două straturi împletite, adesea înfășurate în direcții opuse, sunt utilizate în cablurile coaxiale RF solicitante (cum ar fi RG-11 sau anumite coaxii cu rating plen) unde sunt necesare ecranare maximă de frecvență joasă și protecție mecanică. Unghiurile de așezare opuse îmbunătățesc, de asemenea, rezistența cablului la degradarea impedanței de transfer în timp.

Aplicații tipice

• Rețele de date de mare viteză în medii industriale zgomotoase din punct de vedere electric
• Cablări de transmisie și RF care necesită atât ecranare în bandă largă, cât și durabilitate flexibilă
• Cabluri pentru instrumente aerospațiale, de apărare și medicale

Comparația tipurilor de ecranare a cablurilor

Tabelul de mai jos rezumă caracteristicile cheie ale fiecărui tip de ecranare pentru a ajuta la selecție:

Evaluările de acoperire a scutului au fost explicate

Acoperirea scutului nu este aceeași cu eficacitatea ecranului. Acoperirea este o măsurare geometrică - ce procent din suprafața conductorului subiacent este învelit de materialul de scut. Eficacitatea (măsurată în dB) descrie cât de mult atenuează de fapt scutul un semnal de interferență.

Un ecran de folie cu o acoperire de 100% poate oferi doar 40–50 dB de atenuare la frecvențe joase, deoarece filmul subțire are o rezistență mai mare. Un scut împletit la o acoperire de 90% poate atinge 60 dB sau mai mult la aceleași frecvențe, deoarece împletitura de cupru are o impedanță de transfer mai mică. Evaluați întotdeauna cifrele de eficacitate a ecranării împreună cu procentele de acoperire atunci când comparați cablurile .

Împământare: factorul cel mai adesea trecut cu vederea

Niciun tip de ecranare nu funcționează corect fără împământare adecvată. Un scut neîmpământat poate de fapt înrăutăți performanța EMI, acționând ca o antenă care cuplează interferența în conductorii de semnal. Abordarea corectă de împământare depinde de aplicație:

• Împământare cu un singur capăt (doar la capătul sursei): Recomandat pentru cablurile de semnal audio și analogice pentru a preveni buclele de masă. Frecvent în instalațiile XLR echilibrate.
• Împământare la ambele capete : Necesar pentru cablurile de date de înaltă frecvență (Ethernet, coaxial) pentru a oferi o cale de întoarcere cu impedanță scăzută la frecvențele RF. Cablurile Cat6A și Cat7 necesită împământare la ambele capete pentru a-și îndeplini performanța nominală de ecranare.
• Împământare în mai multe puncte : Folosit în cursuri industriale lungi pentru a preveni acumularea potențialului diferențial de masă de-a lungul lungimii cablului.

Într-un studiu din 2019 al instalațiilor Ethernet industriale, peste 40% dintre defecțiunile legate de EMI au fost atribuite unei legături necorespunzătoare la pământ a scutului mai degrabă decât tipul de ecran inadecvat - întărind faptul că cea mai bună specificație de cablu pe hârtie va eșua fără practica corectă de terminare.

Cum să alegeți tipul corect de ecranare a cablului

Utilizați următoarele puncte de decizie pentru a restrânge ecranarea adecvată pentru o anumită instalație:

1. Identificați frecvența de interferență: EMI de înaltă frecvență peste 100 kHz necesită folie sau ecranare combinată. Interferența magnetică de joasă frecvență de la motoare sau liniile electrice necesită ecranare împletită.
2. Evaluați cerințele flexibile: Cursurile fixe statice tolerează folie. Flexia continuă a mașinii necesită împletitură. Flexul mâinii umane (audio, medical) funcționează cel mai bine cu spirală.
3. Verificați compatibilitatea conectorului: Scuturile împletite se termină cu ușurință cu carcase și cleme standard. Folia necesită o terminație a firului de scurgere - dacă conectorii dvs. nu găzduiesc un fir de scurgere, reconsiderați tipul de scut.
4. Examinați standardele aplicabile: În unele industrii, cerințele de ecranare sunt obligatorii. De exemplu, standardele IEC 61000-4 EMC și MIL-DTL-17 pentru coaxial militar specifică nivelurile minime de performanță de ecranare care limitează opțiunile dumneavoastră.
5. Factorul în costul total instalat: Cablurile ecranate combinate costă cu 30–60% mai mult decât echivalentele cu ecranare unică. Pentru medii benigne, acea primă nu este justificată - rezervați-o pentru condiții EMI cu adevărat ostile.
