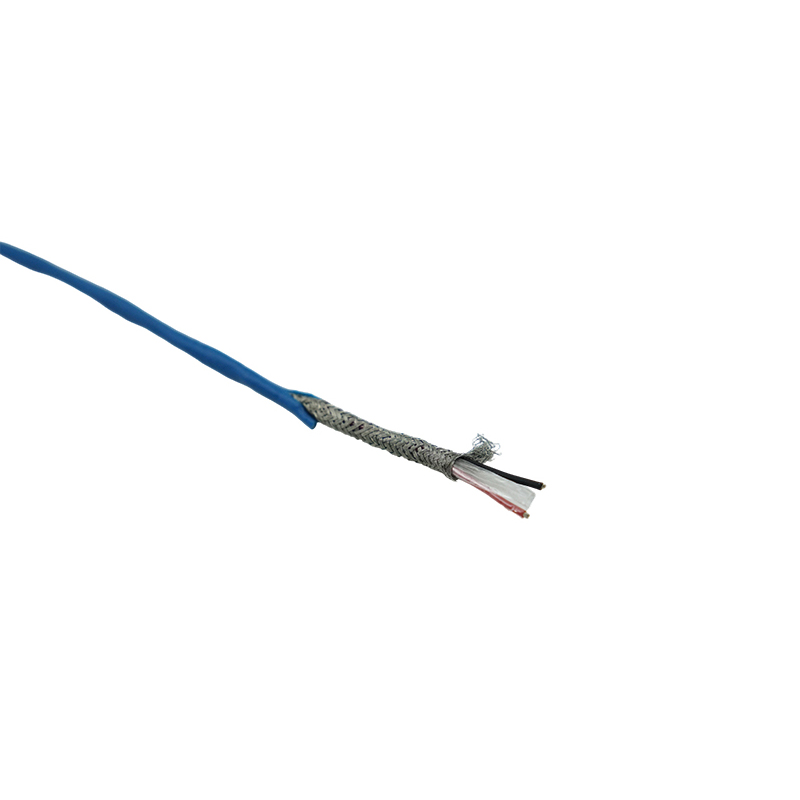

Selectarea materialului rezistent la temperatură în cablurile de compensare
Pentru mediile industriale cu temperaturi dure, stabilitatea materialelor de izolație este adesea mai critică decât conductorul în sine. Fluoroplasticele precum FEP, PFA și PTFE sunt frecvent alese deoarece proprietățile lor dielectrice abia se schimbă în intervale largi de temperatură. În experiența mea de producție la Junshuai, am descoperit că chiar și micile variații ale ratelor de îmbătrânire a izolației pot avea un impact semnificativ asupra deviației semnalului și ciclurilor de calibrare pe termen lung.
Atunci când selectează materialele, inginerii ar trebui să ia în considerare nu numai temperatura maximă de funcționare, ci și frecvența ciclului termic, expunerea chimică și stresul mecanic. A cablu de compensare instalat în apropierea echipamentelor rotative, de exemplu, poate necesita XLPE pentru rezistența la abraziune, mai degrabă decât rezistența la temperaturi ultra-înalte a PTFE.
Potrivirea caracteristicilor termoelectrice cu termocuplurile de tip K
Deoarece cablurile de compensare trebuie să imite comportamentul termoelectric al perechii de aliaj de termocuplu, stabilitatea aliajului devine un factor decisiv. Micile impurități din aliajele de nichel-crom sau cupru-nichel pot crea abateri EMF neașteptate. Acesta este motivul pentru care efectuăm teste stricte ale materialelor primite în atelierul nostru - pentru a ne asigura că aliajele urmăresc curba corectă a coeficientului Seebeck a termocuplurilor de tip K.
În transmisia semnalului pe distanțe lungi, chiar și nepotriviri minore se acumulează. Potriviți corespunzător Cabluri de compensare tip K prevenirea decalajelor de temperatură care altfel ar apărea la capătul instrumentării, în special acolo unde condițiile ambientale fluctuează.

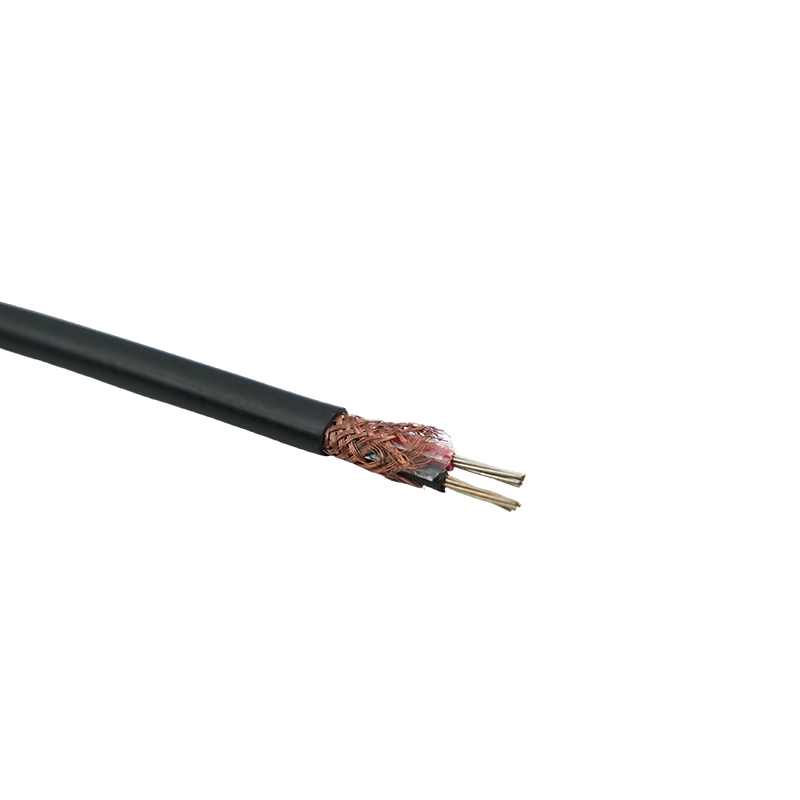

Strategii de ecranare pentru reducerea zgomotului electric industrial
Semnalele termocuplului sunt ieșiri de milivolti de nivel scăzut, ceea ce le face foarte susceptibile la interferențe. În medii industriale cu motoare inverter sau echipamente de încălzire prin inducție, cabluri de compensare a termocuplului beneficiază semnificativ de proiectarea de ecranare cu mai multe straturi.
Abordări comune de protecție
- Folie din aluminiu-poliester pentru suprimarea zgomotului de înaltă frecvență;
- Panglică din cupru cositorit pentru atenuarea câmpului magnetic de joasă frecvență;
- Structuri hibride de împletitură din folie pentru protecție cu spectru larg.
Ca producător de cabluri, recomand adesea ecranare hibridă pentru instalațiile care rulează atât unități de mare putere, cât și linii de măsurare de precizie. Oferă un echilibru rentabil între rezistența EMI și flexibilitate.
Impactul lungimii cablului asupra preciziei măsurătorii
Deși cablurile de compensare sunt concepute pentru a păstra acuratețea termocuplului, porțiunile excesiv de lungi pot introduce un dezechilibru de rezistență între conductori. Acest dezechilibru poate distorsiona ușor EMF detectat. Inginerii minimizează de obicei lungimea inutilă a cablului prin poziționarea unității de compensare a joncțiunii rece mai aproape de zona de proces.
În situațiile în care rutarea pe distanțe lungi este inevitabilă, selectarea unor secțiuni transversale mai mari ale conductorilor sau utilizarea aliajelor cu rezistență mai mică ajută la menținerea integrității semnalului. În timpul producției personalizate, de multe ori ajustăm diametrul conductorului în funcție de distanțele specifice proiectului și de constrângerile de aspect.
Comparația materialelor de izolație și manta pentru diferite condiții de aplicare
Fiecare material de izolație oferă avantaje unice în funcție de temperatură, substanțe chimice și cerințele de instalare. Tabelul de mai jos rezumă caracteristicile tipice pe care inginerii le evaluează atunci când aleg cablu de compensare for K type thermocouple .
| Material | Rezistență la temperatură | Rezistență chimică | Aplicații tipice |
| PTFE | Excelent | Excelent | Medii corozive, cu temperaturi ridicate |
| PFA/FEP | Foarte bine | Excelent | Uzini chimice, camere curate |
| XLPE | Bun | Moderat | Instalatii industriale generale |
Mulți clienți se bazează pe combinațiile noastre personalizate de izolație pentru a face față condițiilor speciale de operare, mai ales atunci când sunt preocupări atât temperaturile ridicate, cât și contactul abraziv. Alegerea materialului potrivit este adesea una dintre cele mai eficiente modalități de a îmbunătăți durata de viață a unui sistem de cabluri compensatoare.
Asigurarea stabilității pe termen lung prin practici de instalare adecvate
Chiar și cablul de compensare de cea mai înaltă calitate poate funcționa slab dacă practicile de instalare sunt trecute cu vederea. Este esențială evitarea razelor de îndoire excesiv de strânse, a zonelor de concentrare a căldurii și a zonelor de vibrație ale jgheaburilor. Acolo unde este posibil, cablurile de compensare trebuie direcționate departe de cablurile de alimentare pentru a preveni zgomotul indus.
Adesea, sfătuiesc clienții să documenteze clar căile de rutare în timpul instalării. Acest lucru nu numai că ajută la depanarea ulterioară, dar asigură și că sistemul de termocuplu își menține performanța stabilă de-a lungul anilor de funcționare.
