Producători de cabluri de computer ignifuge ecranate integral

Alegeri de materiale pentru cablurile de computer ignifuge și compromisuri practice

Atunci când proiectați un cablu de computer ignifug, alegerea între PVC, LSZH (Scăzut Smoke Zero Halogen), amestecuri de polietilenă fără halogen și fluoropolimeri de înaltă performanță (de exemplu, PTFE) dictează atât performanța la foc, cât și utilizarea pe termen lung. Formulările din PVC sunt ieftine și pot obține un comportament bun de auto-stingere cu aditivi, dar pot produce gaze corozive și fum gros atunci când sunt arse. Compușii LSZH reduc în mod semnificativ emisiile de gaze toxice/dăunătoare și densitatea fumului - important pentru spațiile închise, cum ar fi centrele de date și transportul public. PTFE și fluoropolimerii înrudiți oferă cea mai bună rezistență termică și la flacără (temperaturi de utilizare continuă și rezistență excelentă la arc), dar la costuri mai mari și cu rigiditate diferită de instalare. Recomand selectarea nivelului minim de performanță la flacără care îndeplinește în continuare reglementările locale și prioritățile operaționale; la Junshuai ghidăm clienții către amestecuri LSZH rentabile pentru implementări în interior și jachete de fluoropolimer pentru medii dure.

Standarde și metode de testare pe care ar trebui să le specificați (cu criterii practice de acceptare)

Cererea unui standard specific la achiziție evită ambiguitatea. Pentru propagarea flăcării și fumul, teste comune și cum să le folosiți în specificații:

• UL94: Utilizați V0 sau mai bun pentru acceptarea probelor mici/componentelor; V0 indică o strălucire scurtă și fără picături de flăcări.
• Seria IEC 60332: Specificați propagarea verticală a flăcării pe un singur cablu (IEC 60332-1) plus teste de flacără de grup (IEC 60332-3) pentru instalațiile grupate.
• IEC 61034 / EN 61034: Măsurătorile densității fumului — solicitați o valoare maximă a densității optice pentru spațiile închise.
• EN 50525 / Clasificare CPR (UE): Acolo unde este cazul, includeți Euroclasa CPR (de exemplu, B2ca, Cca) în cerințele de achiziție.

Criterii practice de acceptare: specificați atât standardul de testare, cât și pragurile numerice de trecere (de exemplu, IEC 61034 d _max ≤ 0,65, UL94 V0). Acest lucru evită furnizorii să citeze conformitatea ambiguă.

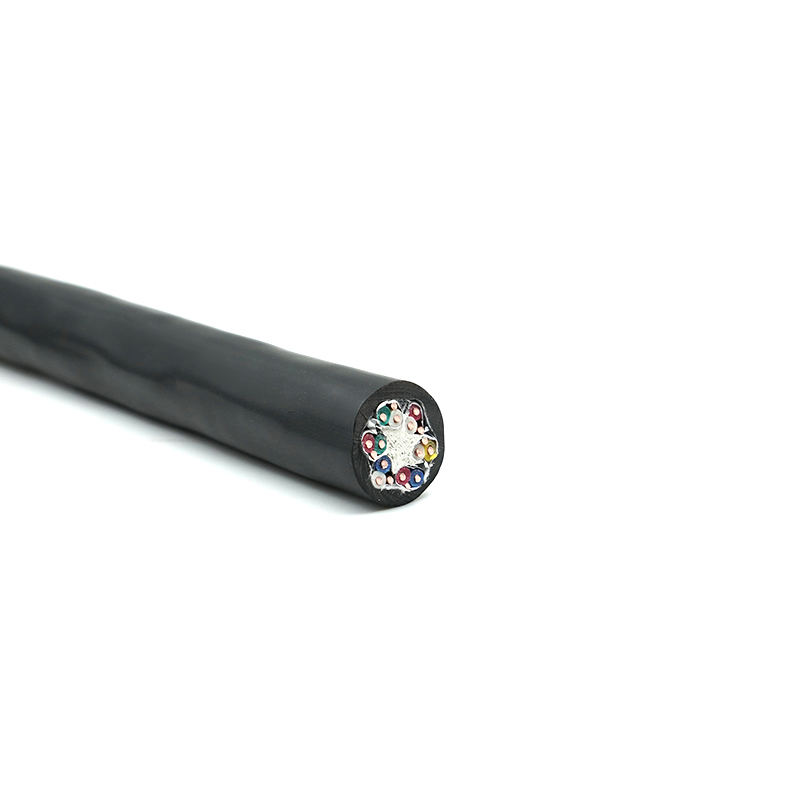

Cablu general ecranat pentru computer : detalii de construcție care contează

„Ecranat general” înseamnă că întregul fascicul de cabluri are un strat conductor continuu (folie, împletitură sau ambele) în jurul tuturor miezurilor izolate. Alegeri cheie de construcție și de ce contează:

• Folie de protecție (aluminiu/poliester): oferă o acoperire de 100% la costuri reduse și este eficientă împotriva interferențelor de înaltă frecvență, dar are rezistență mecanică și rezistență la rupere limitate.
• Scut de împletitură (cupru cositorit): oferă o excelentă robustețe mecanică și continuitate de împământare; procentul de acoperire a împletiturii (de exemplu, 60–95%) determină ecranarea de joasă frecvență.
• Impletitură de folie combinată: folosește folie pentru acoperire completă și împletitură pentru rezistență mecanică și împământare - recomandat pentru mediile critice EMI.
• Sârmă de scurgere: un conductor de cupru cositorizat, care intră în contact cu scutul și face terminarea simplă - solicitați întotdeauna dimensiunea și numărul de fire pentru a se potrivi cu hardware-ul de terminare.

Terminare și împământare scut: cele mai bune practici practice

Un scut este eficient numai dacă este terminat corespunzător. Pentru cablurile de computer ecranate general:

• Utilizați o strategie dedicată de împământare într-un singur punct pentru curse lungi pentru a evita buclele de masă; legați scutul la șasiu sau la pământ de protecție la un capăt, acolo unde este posibil.
• Când ambele capete trebuie să fie împământate (cerințe de construcție), includeți bobine de mod comun sau rezistențe de legare pentru a controla curenții în circulație.
• Asigurați-vă că firul de scurgere este suficient de lung și pre-cositor pentru conexiuni de lipit sau sertizare; specificați trusele de terminare sau manșele în documentele de achiziție.

Atenuare EMI/EMC: proiectare la nivel de cablu și măsuri la nivel de sistem

Alegerea cablului reduce emisiile radiate și conduse, dar trebuie combinată cu practicile de sistem:

• Geometria perechii de răsucire: mențineți lungimi constante ale perechilor pentru a păstra respingerea modului diferențial; evitați împerecherea perechilor de mare viteză cu conductori de putere zgomotoși în același ecran general.
• Căi de scurgere și lipire: direcționați firele de scurgere de-a lungul unui singur plan și evitați curbele ascuțite; se leagă la un punct de șasiu cu impedanță scăzută.
• Dirijarea cablurilor: cabluri separate de semnal/sensibile de unități de mare putere sau de frecvență variabilă; cruce în unghi drept când este inevitabil.

Considerații de proiectare termică și mecanică pentru cablurile de computer ignifuge

Izolația și grosimea mantalei afectează atât disiparea termică, cât și performanța flăcării. Îndrumări practice:

• Dimensiunea conductorului și izolația: conductoarele mai mari reduc I ² pierderi R, dar necesită izolație mai groasă pentru a menține rezistența dielectrică; verificați ampacitatea în condiții de grupare (se aplică factori de reducere).
• Flexibilitatea mantalei față de performanța la flacără: rezistența ridicată la flacără crește adesea rigiditatea - pentru instalări cu tavă sau plen, specificați o rază minimă de îndoire și testați flexibilitatea la temperatura de instalare.
• Îmbătrânirea: UV, căldura și expunerea la substanțe chimice accelerează fragilizarea polimerului. Solicitați date de testare a îmbătrânirii accelerate (de exemplu, % retenție la tracțiune după 1.000 de ore la 85°C) pentru aplicații cu durată lungă de viață.

Toxicitatea fumului și compromisurile fără halogeni - alegerea pentru siguranța umană

Densitatea fumului este doar o măsurătoare; compoziția gazelor aflate în combustie este critică pentru siguranța ocupanților. Materialele halogenate eliberează gaze corozive (HCl, HBr) care pot deteriora electronicele și pot dăuna oamenilor. Cablurile LSZH sau fără halogen reduc acest risc, dar uneori sacrifică ușurința procesării și măresc costurile. Pentru spațiile interioare critice (săli de control, spitale, interioare de aeronave), insistați atât pe evaluări scăzute de fum, cât și fără halogen și solicitați furnizorului FDS și rapoarte de testare a produselor de ardere.

Tabel de comparație: materialele jachetei și proprietățile cheie

Recomandări de instalare pentru minimizarea riscului de incendiu și EMI

Controalele practice ale instalării reduc atât propagarea incendiului, cât și interferențele:

• Evitați gruparea strânsă a cablurilor de alimentare și de date de mare viteză, cu excepția cazului în care se utilizează separare ecranată sau conducte; căldura de la conductorii de putere poate accelera degradarea învelișului.
• Mențineți limitele de umplere a jgheabului de cabluri și utilizați dispozitivul de oprire a focului la pătrunderile în perete/tavan cu materiale compatibile cu chimia mantalei.
• Documentați punctele de terminare a scutului și includeți o schemă de etichetare la ambele capete ale tirajelor pentru a ajuta la întreținerea viitoare și pentru a preveni dezlegarea accidentală.

Îmbătrânirea, inspecția și managementul ciclului de viață

Planificați sfârșitul vieții: polimerii se fragilizează, scuturile se corodează, iar izolația poate dezvolta micro-fisuri care degradează performanța EMI. Program recomandat:

• Inspecții vizuale periodice (la fiecare 2-5 ani, în funcție de mediu) pentru crăpare, decolorare sau delaminare a mantalei.
• Verificări electrice la fața locului: rezistența izolației și continuitatea scurgerii/scutului pentru a verifica integritatea după instalare și după orice eveniment (supratemperatură, inundație).
• Păstrați o evidență a trasabilității pieselor (numerele lotului, rapoartele furnizorului) - aceasta permite înlocuirea țintită dacă un anumit lot prezintă o îmbătrânire accelerată.

Specificarea cablului de computer ignifug și a cablului de computer ecranat general: o listă de verificare pentru achiziții

Utilizați această listă de verificare condensată în cererile de cerere pentru a obține cotații de la mere la mere:

• Sunt necesare referințe standard exacte (de exemplu, IEC 60332-1, UL94 V0, EN 61034) și praguri de trecere numerice.
• Tipul de scut și acoperirea (folie %, împletitură %), dimensiunea firului de scurgere și locația.
• Materialul mantalei, cerința fără halogeni și evaluarea temperaturii de funcționare continuă.
• Tabele de reducere a intensității pentru instalarea în pachet și umplerea maximă recomandată a tăvii.
• Solicitați mostre de rapoarte de testare și FDS pentru loturile exacte de materiale propuse.

Dacă doriți, Junshuai vă poate oferi exemple de cabluri personalizate și documentație de testare, astfel încât să puteți valida performanța în mediul dvs. specific - de obicei ajutăm clienții să efectueze teste de acceptare specifice pentru a se potrivi nevoilor lor operaționale.

Când să alegeți soluții combinate: exemple din implementări reale

Exemple în care construcția combinată ignifugă și ecranată este alegerea potrivită:

• Centre de date cu culoar cald/reci unde atât fumul/toxicitatea, cât și EMI (de la electronica densă de putere) sunt preocupări - alegeți LSZH jacket folie braid shield.
• Cablările pentru transportul public și vehiculele feroviare, unde propagarea flăcării și emisiile toxice scăzute sunt obligatorii, iar abuzul mecanic necesită întărirea împletiturii.
• Camerele de control industriale adiacente VFD-urilor, unde suprimarea EMI reduce declanșările neplăcute și ignifugarea reduce riscul de propagare a incendiului.

Sfat practic final

Specificați constrângerile de instalare din lumea reală (raza de îndoire, umplerea tăvii, expunerea la uleiuri/UV) împreună cu cerințele de flacără/EMI în documentul de achiziție; Furnizorii care furnizează rapoarte de testare potrivite și piese de probă pentru testarea in situ vă economisesc timp și reduc riscul de modernizare. La Junshuai, salutăm validarea noastră la fața locului sau în laborator Cablu de calculator ignifug și modele generale de cabluri de computer ecranate — lucrăm cu clienții pentru a produce exact construcția de cablu de care au nevoie, susținută de documentația CCC, UL, ISO9001 și CE.
