Designul conductorului și flexibilitatea: număr de fire, diametru și compromisuri

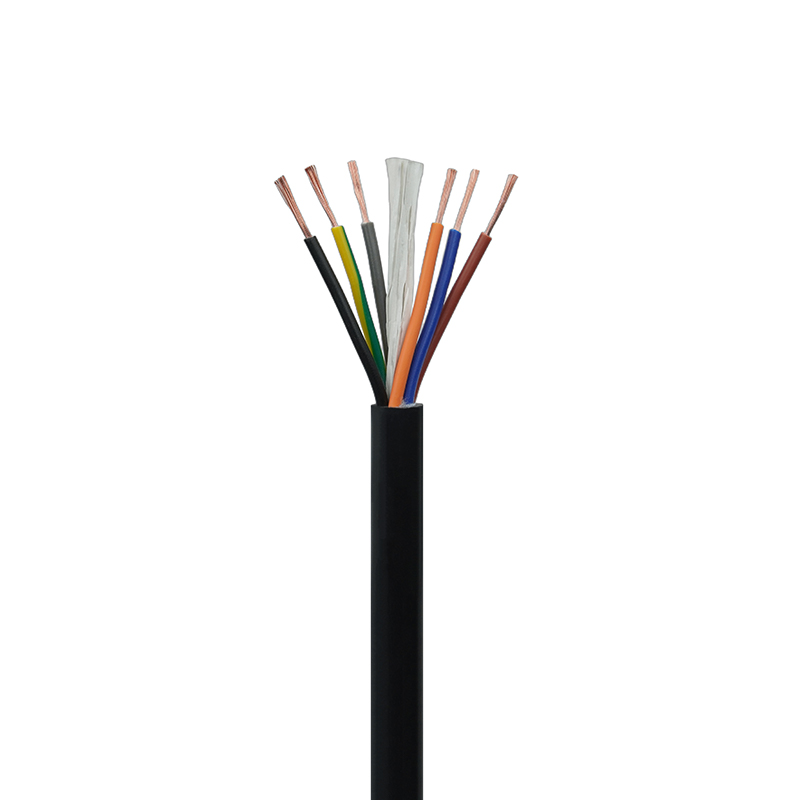

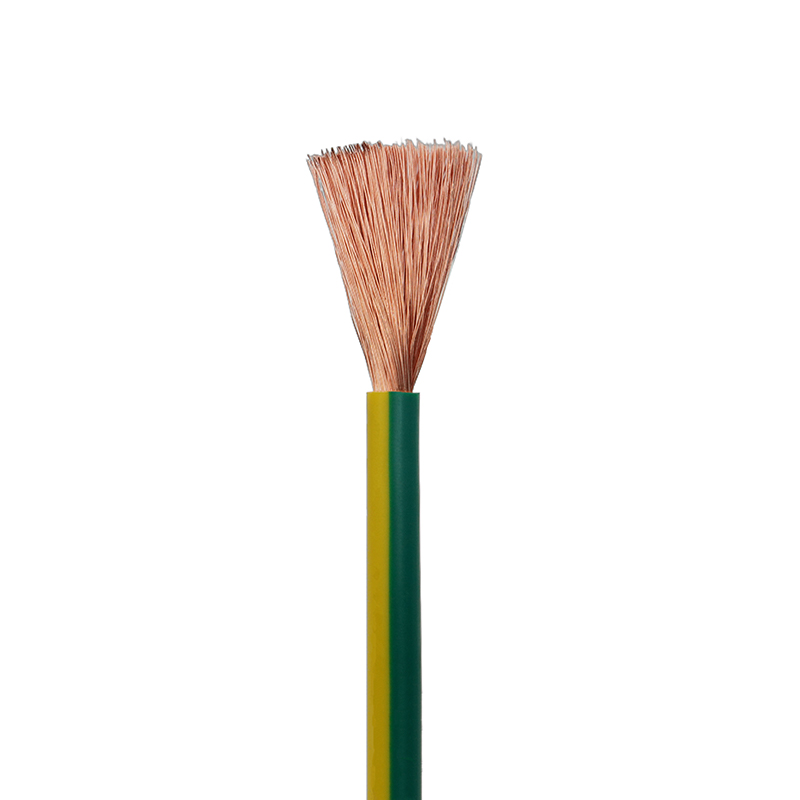

Pentru cabluri cu miez de cupru, izolate și acoperite cu PVC comportamentul mecanic și electric începe cu geometria conductorului. Creșterea numărului de fire (multe fire fine față de puține fire groase) îmbunătățește flexibilitatea și durata de viață la oboseală în cazul ciclurilor repetate de flexibilitate, dar modifică ușor rezistența DC din cauza oxidării suprafeței și a zonei de contact în terminații. În termeni practici, pentru un cablu ecranat flexibil utilizat în deplasarea mașinilor sau în robotică, proiectanții trec în mod obișnuit de la șuruburi de clasă 2/5 la șuruburi mai fine de clasă 6/7. Acest lucru reduce raza minimă de îndoire și scade dramatic întărirea prin muncă a conductorului în cazul flexiilor repetate.

Reguli practice de selecție

• Dacă cablul trebuie să se flexeze continuu (de exemplu, lanțul de porți), alegeți un număr mai mare de fire și evaluați durata de viață a flexibilității la > 1 milion de cicluri.
• Pentru fixed wiring with occasional bending, coarser strands reduce cost and simplify terminations.
• Când dimensionați pentru căderea de tensiune, utilizați rezistența conductorului la temperatura de funcționare (nu la temperatura camerei) - conductorii torți se încălzesc mai repede sub sarcină.

Grosimea izolației, tensiunea nominală și considerațiile termice

Sistemele de izolare din PVC sunt specificate atât prin rezistența electrică, cât și prin clasa termică. Grosimea afectează direct rezistența dielectrică, dar proprietățile termice ale compusului determină capacitatea de purtare a curentului și mediul admis. Pentru cablurile flexibile ecranate utilizate în apropierea surselor de căldură, selectați compuși din PVC formulați pentru temperaturi de funcționare continuă mai ridicate (de exemplu, compuși clasificați la 90°C) și luați în considerare o izolație mai groasă pentru marginile de supratensiune tranzitorie.

Sfaturi de proiectare pentru o performanță îmbunătățită

• Specificați grosimea izolației conform tabelelor IEC/NEC pentru clasa de tensiune dorită și adăugați 10–20% atunci când protecția tranzitorie este o problemă.
• Acolo unde disiparea căldurii este limitată (cabluri grupate), reduceți puterea și luați în considerare stabilizatorii termici în compusul din PVC.
• Formulările din PVC stabilizate la UV sau jachetele exterioare suplimentare ajută în aer liber; în caz contrar, PVC-ul se va fragiliza la expunerea lungă la UV.

Materiale de înveliș, rezistență la flacără și rezistență la mediu

Învelișurile standard din PVC oferă o bună rezistență la abraziune și o eficiență a costurilor, dar formula lor compusă controlează inflamabilitatea, densitatea fumului și toxicitatea. Pentru aplicațiile industriale și în spațiul public, alternativele cu emisii reduse de halogen zero (LSZH) sunt uneori necesare; cu toate acestea, LSZH sacrifică o oarecare rezistență la ulei/abraziune în comparație cu amestecurile de PVC proiectate. Atunci când specificați un cablu izolat și învelit PVC cu miez de cupru, clarificați dacă proiectul necesită teste de flacără, cum ar fi testele cu tăvi verticale IEC 60332-1/3 sau UL 1581 - fiecare test vizează comportamente diferite de incendiu.

Când să insiste pe teci speciale

• Transport public, tuneluri sau spații închise: necesită LSZH sau PVC testat cu emisii reduse de fum.
• Instalare în exterior: utilizați amestecuri PVC stabilizate la UV și rezistente la intemperii sau o jachetă suplimentară din TPU/PE.
• Zone industriale bogate în ulei: alegeți mantale exterioare din PVC sau elastomeri rezistente la ulei pentru a evita înmuierea și umflarea.

Metode de ecranare pentru controlul EMI: folie, împletitură și construcții combinate

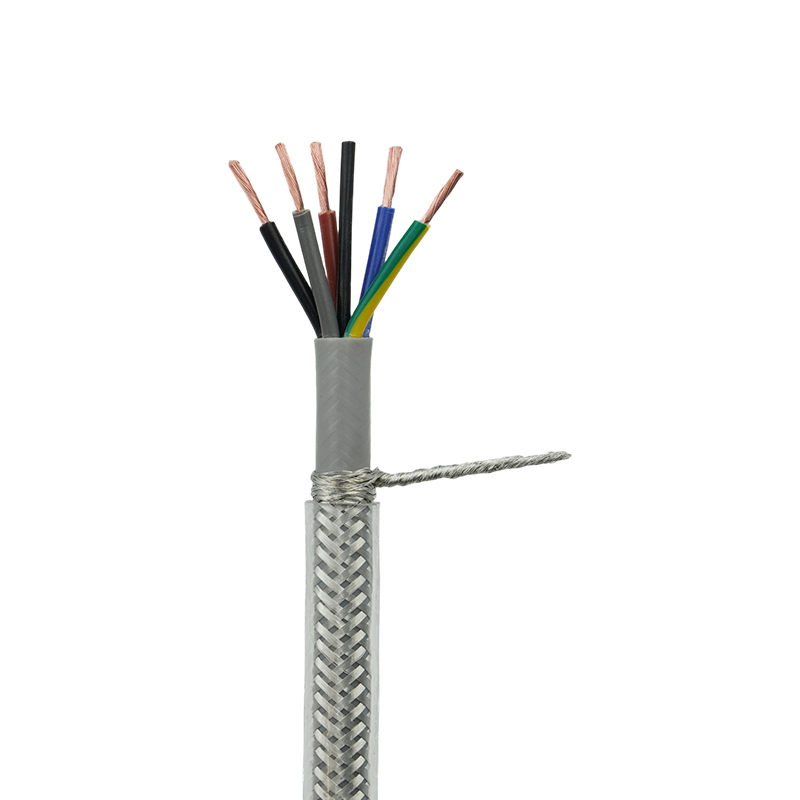

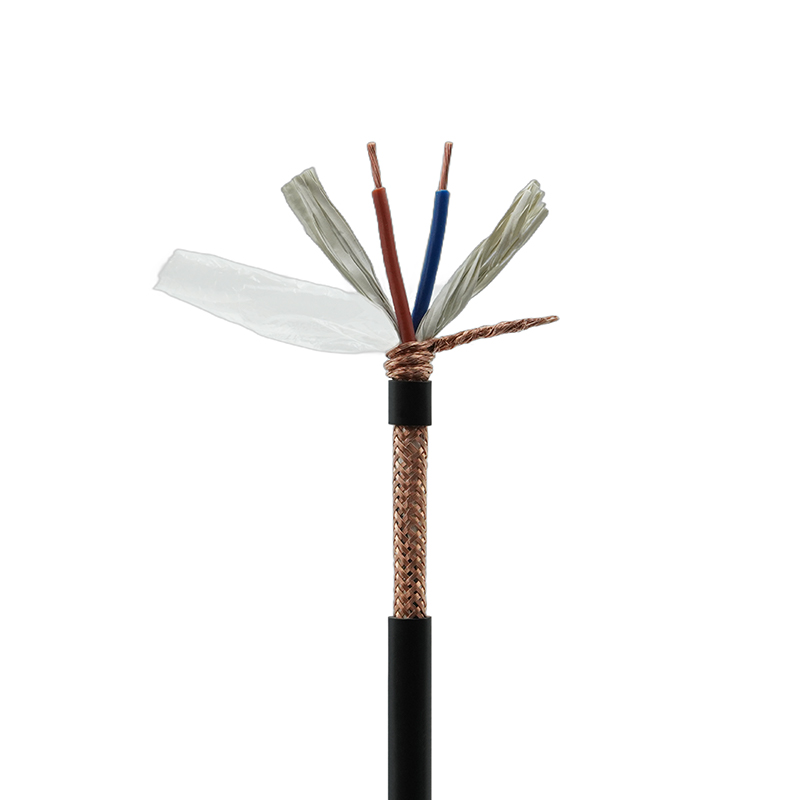

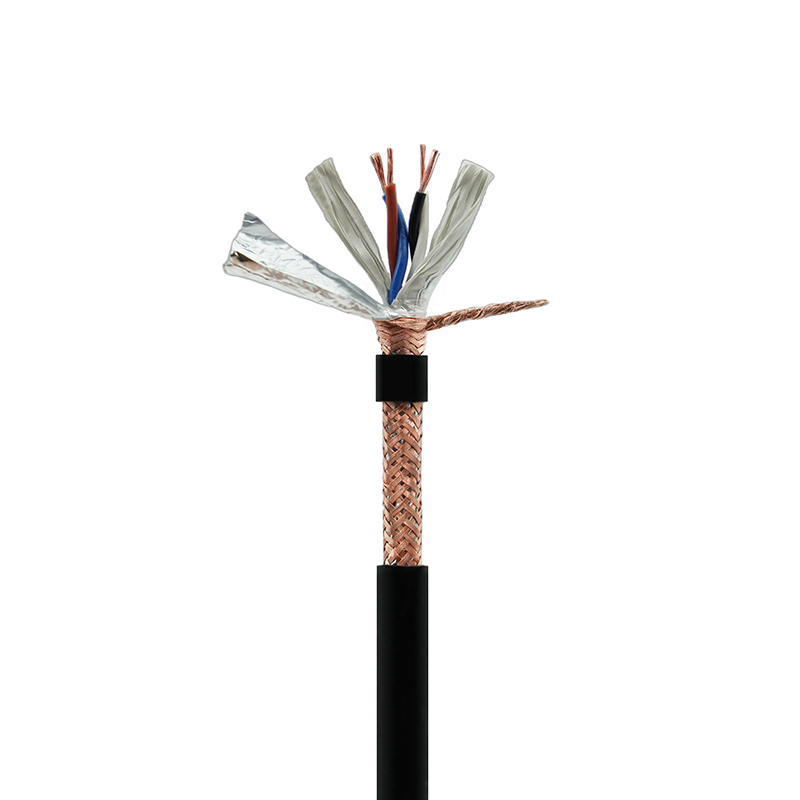

Selectarea scutului trebuie să echilibreze acoperirea, flexibilitatea și practica de împământare. Folia (aluminiu/poliester) oferă o acoperire de 100% și este excelentă la frecvențe înalte, dar este fragilă din punct de vedere mecanic și reduce durata de viață a flexibilității dacă este utilizată singură pe cablurile în mișcare. Scuturile cu împletituri (cupru cositor) oferă robustețe mecanică și performanțe bune la frecvență joasă, dar acoperirea tipică variază de la 60–95%; acoperire mai mare crește rigiditatea. O împletitură combinată din folie (foil underbraid) oferă cea mai bună protecție în bandă largă, păstrând în același timp o flexibilitate rezonabilă.

Practici de terminare a scutului și împământare

Terminarea corectă a ecranului păstrează avantajul de ecranare: terminați la un capăt pentru liniile de semnal pentru a evita buclele de masă; pentru alimentare sau cabluri lungi, pot fi necesare scuturi legate la ambele capete cu împământare controlată. Utilizați fire de drenaj de compresie sau lipite pentru conexiunea cu impedanță scăzută; Terminațiile mecanice sertizate sunt comune, dar trebuie verificate cu teste de continuitate și tragere. Când treceți prin carcasele conectorului, mențineți continuitatea ecranului cu carcase metalice sau cleme de scut dedicate pentru a minimiza emisiile radiate.

Practici de instalare: raza de îndoire, prindere și detensionare

Greșelile de instalare sunt o cauză frecventă a defectării premature a cablului. Pentru cablurile izolate PVC cu miez de cupru, respectați regulile privind raza de îndoire minimă bazate pe construcția cablului (cablurile flexibile specifică adesea 4× diametrul cablului pentru utilizare dinamică, instalațiile statice pot permite 8×). Presiunea de prindere excesivă deformează izolația și poate crea puncte fierbinți în care se concentrează oboseala. Utilizați intrări de glandă de dimensiuni adecvate, fixați cleme cu șurub cu plăcuțe de protecție și asigurați bucle de service acolo unde are loc mișcare.

• Respectați întotdeauna raza de îndoire dinamică specificată de producător; atunci când aveți îndoieli, creșteți raza în loc să o micșorați.
• Evitați muchiile ascuțite în punctele de intrare - utilizați ochiuri sau flanșe rotunjite pentru a preveni frecarea.
• Pentru moving installations, route cables in dedicated trays or conduits to separate them from fixed wiring and sources of abrasion.

Testare, trasabilitate și certificări: la ce să vă așteptați de la un furnizor de renume

Un furnizor de cablu de încredere va oferi teste documentate din fabrică: rezistența conductorului, teste cu potențial ridicat (hipot), rezistența izolației, continuitatea ecranului și teste mecanice pentru durata de viață flexibilă, atunci când este cazul. Trasabilitatea (numerele de lot, certificatele de materiale) și certificările de la terți, cum ar fi CCC, UL, ISO9001 și CE sunt semnale importante ale controlului și conformității procesului. Pentru versiuni personalizate, solicitați rapoarte de testare din fabrică și planuri de testare la comandă care reflectă solicitările electrice și mecanice ale aplicației dvs.

Teste recomandate din fabrică pentru cablurile flexibile ecranate

• Rezistența de curent continuu și continuitatea conductorului - verificați ecartamentul și toroanele.
• Test de hipopotabilitate între conductor și scut/pământ pentru a confirma integritatea izolației.
• Continuitatea ecranului și verificarea acoperirii (electrică vizuală) și măsurarea acoperirii împletiturii, acolo unde este cazul.
• Eșantionare de viață flexibilă pentru cabluri dinamice, cu verificări electrice post-flex pentru a prinde filamentele rupte.

În calitate de producător, mă asigur că Junshuai efectuează aceste teste cheie în laboratoarele noastre interne și poate furniza copii de certificare la cerere — echipamentele noastre avansate de producție și testare, combinate cu acreditările CCC, UL, ISO9001 și CE, ne permit să personalizăm și să validăm cablurile conform specificațiilor exigente.

Considerații de personalizare pentru aplicații speciale

Atunci când proiectele trec dincolo de articolele standard din catalog, punctele practice de personalizare includ: metalurgia conductorului modificat (cupru fără oxigen pentru zgomot redus), mantale interioare colorate sau numerotate pentru o identificare simplificată pe teren, construcții hibride care combină perechile de putere și semnal cu scut partajat și mantale exterioare personalizate pentru rezistență chimică. Fiecare modificare afectează comportamentul mecanic, electric și EMC, așa că un plan controlat de verificare a proiectării este esențial.

Întrebări de definit înainte de a comanda o rulare personalizată

• Cablul va fi static, îndoit ocazional sau mișcare continuă?
• Există expuneri la mediu (ulei, UV, substanțe chimice, spray de sare)?
• Ce niveluri de atenuare EMC sunt necesare pe benzile de frecvență?
• Este necesară trasabilitatea, testarea pe lot sau etichetarea personalizată din motive de reglementare?

Lucrăm direct cu clienții pentru a răspunde la aceste întrebări și pentru a produce o specificație personalizată - dacă aveți nevoie de personalizare Cablu flexibil ecranat, izolat cu PVC , vă pot ghida prin compromisuri și documentația de testare din fabrică pentru a se potrivi cu aplicația dvs.
