Strategii de ecranare pentru medii VFD zgomotoase
VFD-urile produc tensiuni de comutare de înaltă frecvență care pot radia și conduce de-a lungul conductorilor. Un scut eficient face două sarcini: interceptează emisiile radiate și oferă o cale de întoarcere cu impedanță scăzută pentru curenții de scurgere de înaltă frecvență. Pentru instalații practice, tratați întotdeauna ecranul cablului ca o parte activă a sistemului de împământare, mai degrabă decât o împletitură cosmetică - terminați-l solid la capătul unității și luați în considerare o a doua terminație la un panou sau la împământare locală pentru perioade lungi pentru a minimiza acumularea de tensiune în modul comun.
Terminare de scut la un singur capăt vs. la ambele capete
Terminația cu un singur capăt (numai la capătul de antrenare) reduce de obicei curenții buclei de masă pentru rulări de lungime moderată în instalațiile industriale; terminația la ambele capete îmbunătățește eficacitatea ecranării pentru emisiile radiate pe perioade foarte lungi, dar poate introduce curenți de circulație dacă solul instalației este zgomotos. În practică, evaluați împământarea șantierului și măsurați curenții de scurgere - dacă detectați fluxuri mari de buclă de masă, reveniți la un singur capăt la unitate cu conexiune locală la dulapul motorului.
Opțiuni de construcție a cablurilor și modul în care acestea afectează performanța
Materialul conductorului, tipul de izolație și geometria scutului schimbă modul în care se comportă cablul cu ieșirile PWM. Conductoarele de cupru sunt standard; cu toate acestea, numărul de șuvițe și dimensiunea individuală a șuviței afectează flexibilitatea și efectele pielii/de proximitate la frecvențe mai mari. Izolația cu constantă dielectrică scăzută și tangentă cu pierderi reduse reduce cuplarea capacitivă între conductori și scade curenții de încărcare — acest lucru este important pentru cabluri lungi și pentru unități fără filtre de ieșire.
| Tip scut | Atenuare (HF) | Flexibilitate | Utilizare recomandată |
| Scurgere folie aluminiu-mylar | Ridicat (acoperire bună) | Moderat | Rutări fixe în care atenuarea HF este importantă |
| Impletitura de cupru cositorita | Moderat (depends on coverage %) | Înalt | Dirijare flexibilă, ansambluri blindate |
| Combinație de împletitură folie | Înaltest | Moderat | Medii EMI critice și rulări lungi |

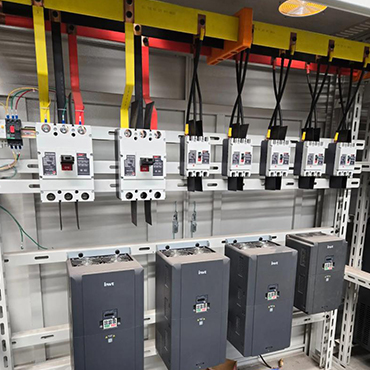

Cele mai bune practici de instalare pentru mult timp cablu VFD aleargă
- Mențineți separarea fizică de cablurile sensibile de control/comunicație - dacă separarea este imposibilă, trasați cablu de acţionare cu frecvenţă variabilă în conducte separate sau utilizați segregare metalică împământată.
- Evitați bobinarea cablului în exces în apropierea unităților; bobinele cresc inductanța și pot provoca reflexii de supratensiune la bornele motorului.
- Respectați raza de îndoire specificată de producător - îndoirile strânse pot deteriora continuitatea ecranului și pot crește solicitarea dielectrică, reducând durata de viață în cazul solicitărilor repetitive.
- Implementați puncte intermediare de împământare pentru jgheaburile metalice de cabluri foarte lungi în timp ce monitorizați curenții în circulație; utilizați jumperi de legătură dimensionați pentru curenți de înaltă frecvență, nu doar curenți de defect în stare staționară.
Caracteristicile electrice care contează (și cum să atenuăm problemele)
Capacitate, curenți de încărcare și încălzire motor
Capacitatea cablu-la-conductor și a conductor-a-ecran produce curenți de încărcare atunci când VFD-ul comută. Curenții de încărcare cauzează pierderi suplimentare în motor și măresc citirile curentului de antrenare. Pentru perioade lungi, alegeți cabluri cu o capacitate mai mică pe metru sau instalați filtre dV/dt sau filtre de ieșire sinusoidale la unitate pentru a reduce comutarea dv/dt și a reduce curentul de încărcare în motor.
Reflexii, impedanța cablului și supratensiune la bornele motorului
Marginile PWM rapid văd cablul ca pe o linie de transmisie; Nepotrivirile între impedanța de ieșire a variatorului și impedanța caracteristică a cablului creează reflexii de tensiune care apar ca supratensiuni tranzitorii la motor. Soluțiile includ controlul dV/dt (snubbere, filtre), utilizarea cablului cu impedanța corespunzătoare și menținerea lungimii cablului în limitele recomandate pentru unitate (consultați documentele unității). Pentru rulări de înaltă tensiune sau pe distanțe lungi, reactoarele de ieșire pot ajuta, de asemenea, la umezirea reflexiilor.
Terminații conector, armătură și protecție mecanică
Calitatea terminației ecranului are un impact direct asupra performanței EMC - utilizați un contact continuu de ecran la 360° acolo unde este posibil și asigurați-vă că conductorul de scurgere sau împletitura este lipit sau sertizat pentru a menține impedanța scăzută. Când este prezentă armura (sârmă de oțel sau bandă), legați armura la pământ în unul sau ambele puncte, în funcție de practica de împământare a locației. Utilizați dispozitivul de detensionare adecvat pentru a preveni smulgerea scutului sau a conductorului; defecțiunile mecanice se maschează adesea drept defecțiuni electrice intermitente.
Testări, certificări și de ce contează
Performanța verificată prin teste (impedanță, capacitate, potențial ridicat, continuitate ecranului și teste de emisie EMC) asigură un comportament previzibil al cablurilor în instalațiile VFD. Certificari precum UL și CE indică conformitatea cu standardele recunoscute de siguranță și EMC, în timp ce un sistem robust de calitate ISO9001 ajută la menținerea coerenței între loturile de producție. Producem cablu VFD ecranat grade și fabrica noastră deține certificări CCC, UL, ISO9001 și CE - acest lucru ne permite să sprijinim construcții personalizate cu înregistrări de testare urmăribile atunci când proiectele o cer.
Moduri obișnuite de defecțiuni și listă de verificare pentru depanare la fața locului
- Declanșare intermitentă: verificați terminațiile și continuitatea scutului; legăturile slabe fac ca EMI să se cupleze în circuitele de control provocând declanșări neplăcute.
- Curenți mari lagăre a motorului: verificați măsurile de împământare a arborelui, inspectați conexiunile ecranului cablului și luați în considerare instalarea inelelor de împământare a arborelui sau a rulmenților izolați, acolo unde este cazul.
- Supratemperatură la motor: măsurați curentul de încărcare și comparați cu curbele de încălzire a motorului - dacă încărcarea contribuie, reduceți frecvența de comutare sau instalați filtre.
- Reclamații EMI severe: efectuați o cercetare a locului cu o sondă de câmp apropiat, examinați acoperirea scutului (% împletitură) și luați în considerare trecerea la ecrane compozite cu împletitură folie sau adăugarea miezurilor de ferită pe cablul motorului.
Dacă doriți, vă putem oferi recomandări personalizate de construcție a cablurilor (torsionarea conductorului, tipul de scut, compusul mantalei) pentru aplicația dvs. - proiectăm și producem personalizat Cabluri de motor ecranate VFD și poate furniza rapoarte de testare și certificate la cerere. Când fiabilitatea și performanța EMC contează, un cablu special conceput de la un producător certificat reduce timpul de punere în funcțiune și durerile de cap pentru întreținere pe termen lung.
